Mô hình thực hành điện tử

Mô hình thực hành điện tử hiện đại, tích hợp Breadboard, IC 555, máy hiện sóng và nguồn DC. Hỗ trợ lắp ráp mạch logic, khuếch đại và vi điều khiển, giúp học viên làm chủ kỹ năng thiết kế mạch chuẩn.

1. Tổng quan về Mô hình thực hành điện tử

Mô hình thực hành điện tử là một hệ thống tích hợp các module thí nghiệm, cho phép người dùng lắp ráp, đo đạc và kiểm tra các mạch điện tử từ cơ bản đến phức tạp. Đây là môi trường an toàn để thử nghiệm các ý tưởng thiết kế mạch trước khi sản xuất thực tế.

Vai trò chính:

Phân tích linh kiện: Giúp nhận biết và kiểm tra đặc tính của Resistor, Capacitor, Diode, Transistor, IC...
Kỹ năng đo đạc: Sử dụng thành thạo các thiết bị đo như Oscilloscope, đồng hồ vạn năng, máy phát sóng.
Phát triển tư duy hệ thống: Hiểu cách các khối chức năng (nguồn, khuếch đại, lọc, giải mã) kết hợp với nhau.

2. Cấu tạo của một bộ thực hành điện tử hiện đại

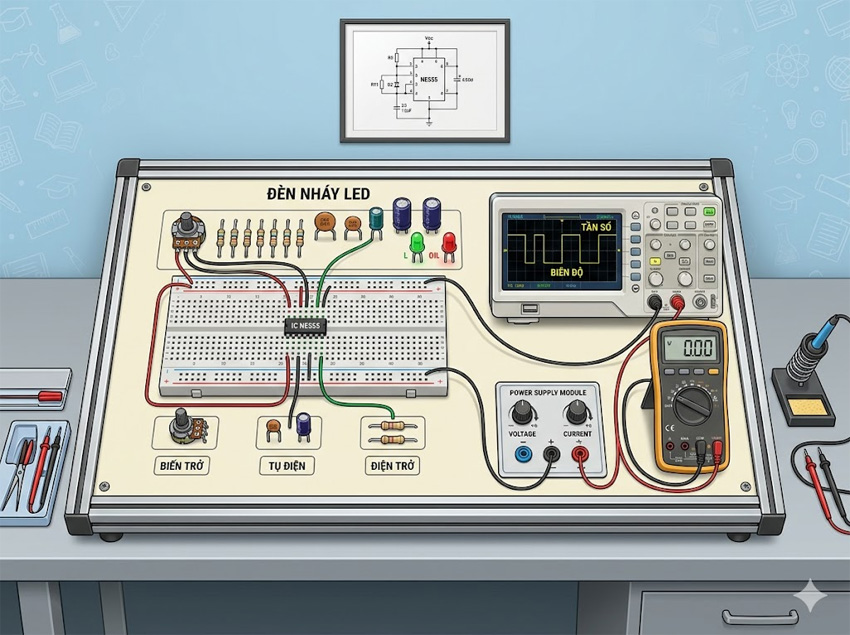

Một bộ mô hình tiêu chuẩn thường được thiết kế dạng vali hoặc bàn thí nghiệm tích hợp (Lab-station):

A. Khối nguồn và tạo tín hiệu

Nguồn DC điều chỉnh: Cung cấp các mức áp phổ biến như 5V, 12V, 24V hoặc điều chỉnh vô cấp từ 0-30V.
Máy phát hàm (Function Generator): Tạo ra các dạng sóng sin, vuông, tam giác để làm tín hiệu đầu vào cho mạch.

B. Khu vực thực hành (Breadboard & Module)

Test-board (Breadboard): Khu vực cắm linh kiện không cần hàn, giúp thay đổi sơ đồ mạch nhanh chóng.
Module chuyên sâu: Các bảng mạch in sẵn về Điện tử công suất, Kỹ thuật xung số, hoặc Vi xử lý (Arduino, STM32, PIC).

C. Thiết bị hiển thị và ngoại vi

Màn hình LCD/LED 7 đoạn: Hiển thị kết quả xuất ra từ mạch.
Ma trận phím & Biến trở: Dùng để tương tác và thay đổi giá trị đầu vào.

3. Các nội dung thực hành trọng tâm

Học viên thường trải qua lộ trình thực hành chia theo các mảng kiến thức:

Phân loại	Bài thực hành tiêu biểu	Ứng dụng thực tế
Điện tử cơ bản	Mạch chỉnh lưu, mạch ổn áp DC	Bộ nguồn máy tính, sạc điện thoại.
Điện tử tương tự	Mạch khuếch đại âm thanh (Op-amp)	Loa, thiết bị xử lý âm thanh.
Điện tử số	Mạch đếm, mạch giải mã LED 7 đoạn	Đồng hồ số, bảng quảng cáo.
Vi điều khiển	Điều khiển thiết bị qua cảm biến	Hệ thống Smart Home, Robot.

4. Những lưu ý khi thực hành điện tử

Khác với điện công nghiệp, điện tử đòi hỏi sự tỉ mỉ và cẩn thận vì linh kiện rất dễ hỏng:

Chống tĩnh điện: Sử dụng vòng đeo tay tĩnh điện khi chạm vào các IC nhạy cảm.
Đúng cực tính: Luôn kiểm tra cực âm/dương của tụ hóa và diode trước khi cấp nguồn.
Quản lý nhiệt độ: Không để mỏ hàn tiếp xúc quá lâu với chân linh kiện gây bong tróc mạch in hoặc hỏng linh kiện bán dẫn.
Kiểm tra ngắn mạch: Luôn dùng thang đo thông mạch để kiểm tra đường dây trước khi "đóng điện".

5. Kết luận

Mô hình thực hành điện tử là "vườn ươm" cho những kỹ sư thiết kế mạch tương lai. Việc làm chủ mô hình này không chỉ giúp bạn giỏi nghề mà còn mở ra cơ hội trong các lĩnh vực công nghệ cao như IoT, AI và chế tạo robot.
